Назначение
-
Контрольные грузы предназначены для проведения статических и динамических испытаний грузоподъемных механизмов, а также для настройки и верификации приборов безопасности. Каждый комплект изготавливается индивидуально с учетом специфики оборудования Заказчика, условий эксплуатации и технических требований предприятия.
Конструкция и комплектация

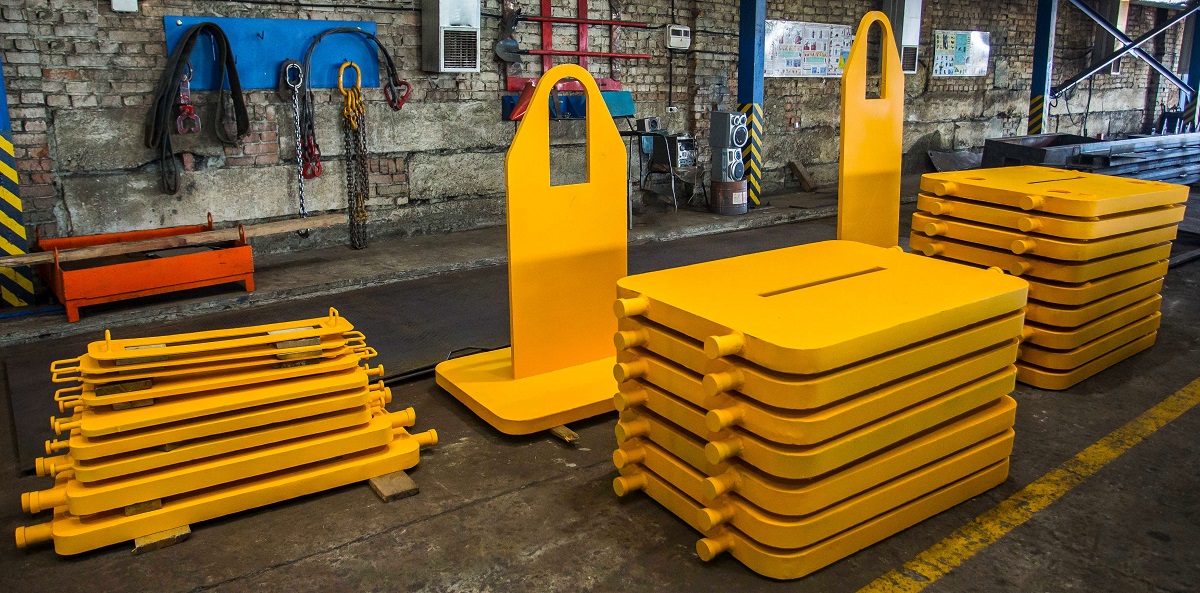

Грузы выполнены по модульному принципу, что позволяет точно формировать требуемую испытательную массу.
Базовый набор включает:
- один или несколько основных (больших) штативов;
- один или несколько вспомогательных (малых) штативов;

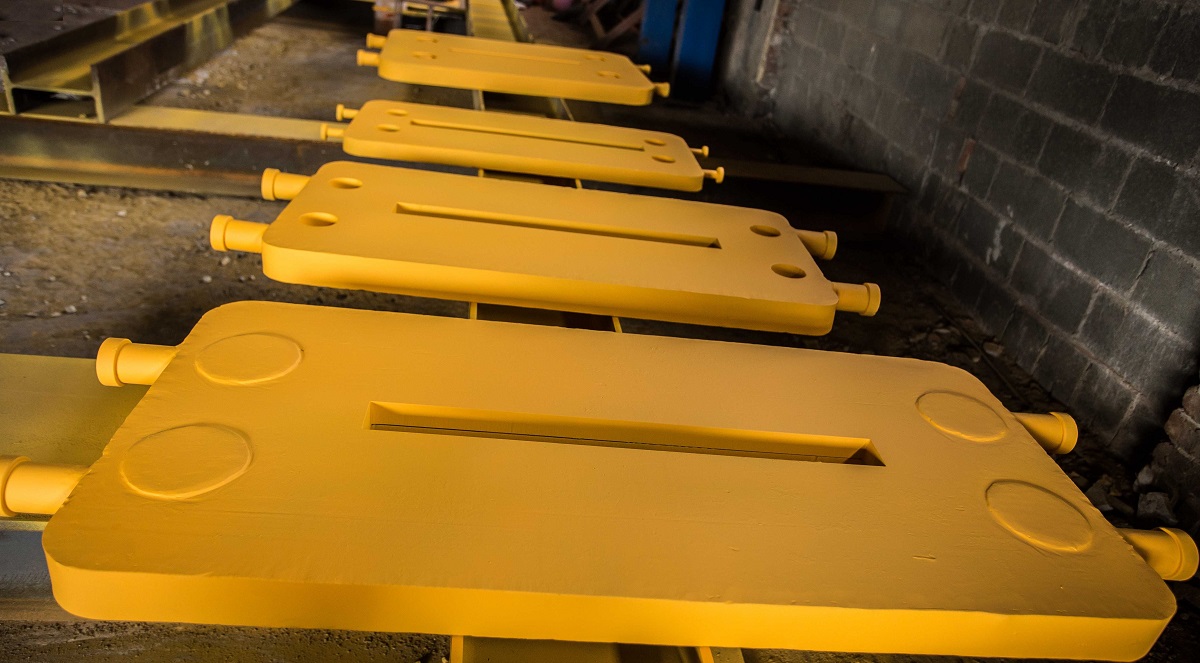

- наборные стальные плиты массой от 5 кг до 2 тонн.
Каждый груз оснащен центральным сквозным отверстием и торцевыми бобышками
для надежного крепления строповочных элементов. Штативы изготавливаются
из высокопрочной стали, наборные грузы — из стали марки Ст3сп. Комбинируя элементы, можно точно подобрать массу для испытаний любого крана, эксплуатируемого на предприятии.
- Рабочий температурный диапазон: от –50 °C до +100 °C.
- Точность от номинальной массы: ±0,5 %.
- Гарантийный срок: 1 год.
- Расчетный срок службы: 30 лет (при соблюдении условий эксплуатации и своевременном техническом обслуживании).
По сравнению с железобетонными аналогами стальные контрольные грузы отличаются компактными габаритами, стабильностью массы и высокой износостойкостью. Наборная конструкция обеспечивает гибкость при проведении испытаний, удобство транспортировки
и хранения.

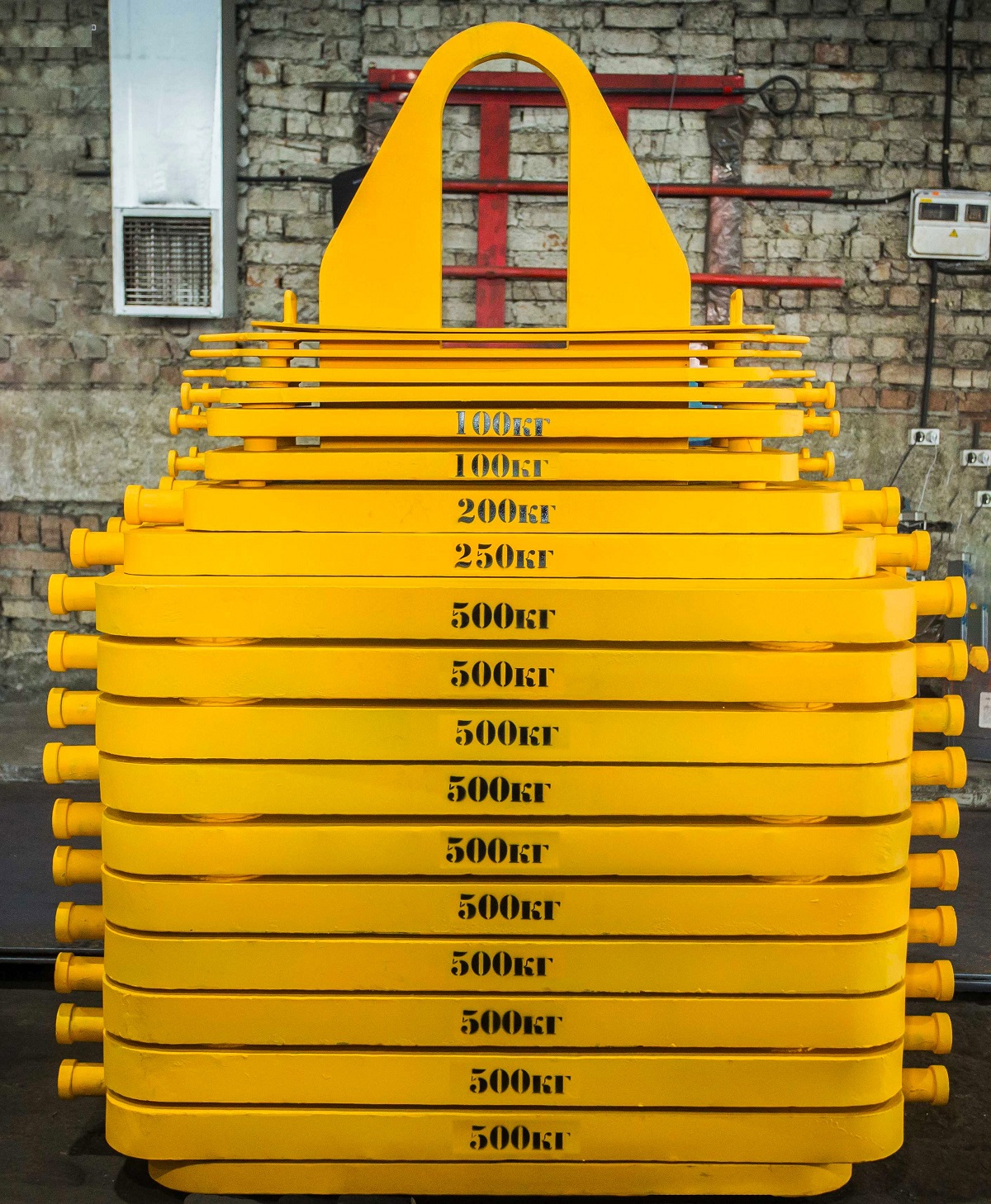

С одним штативом: грузы подбираются в соответствии с таблицей масс, указанной
в паспорте изделия. Каждый элемент поднимается за четыре бобышки с помощью строп
и надевается на штатив через центральное отверстие. После достижения требуемой массы крюк крана фиксируется на хомуте штатива.

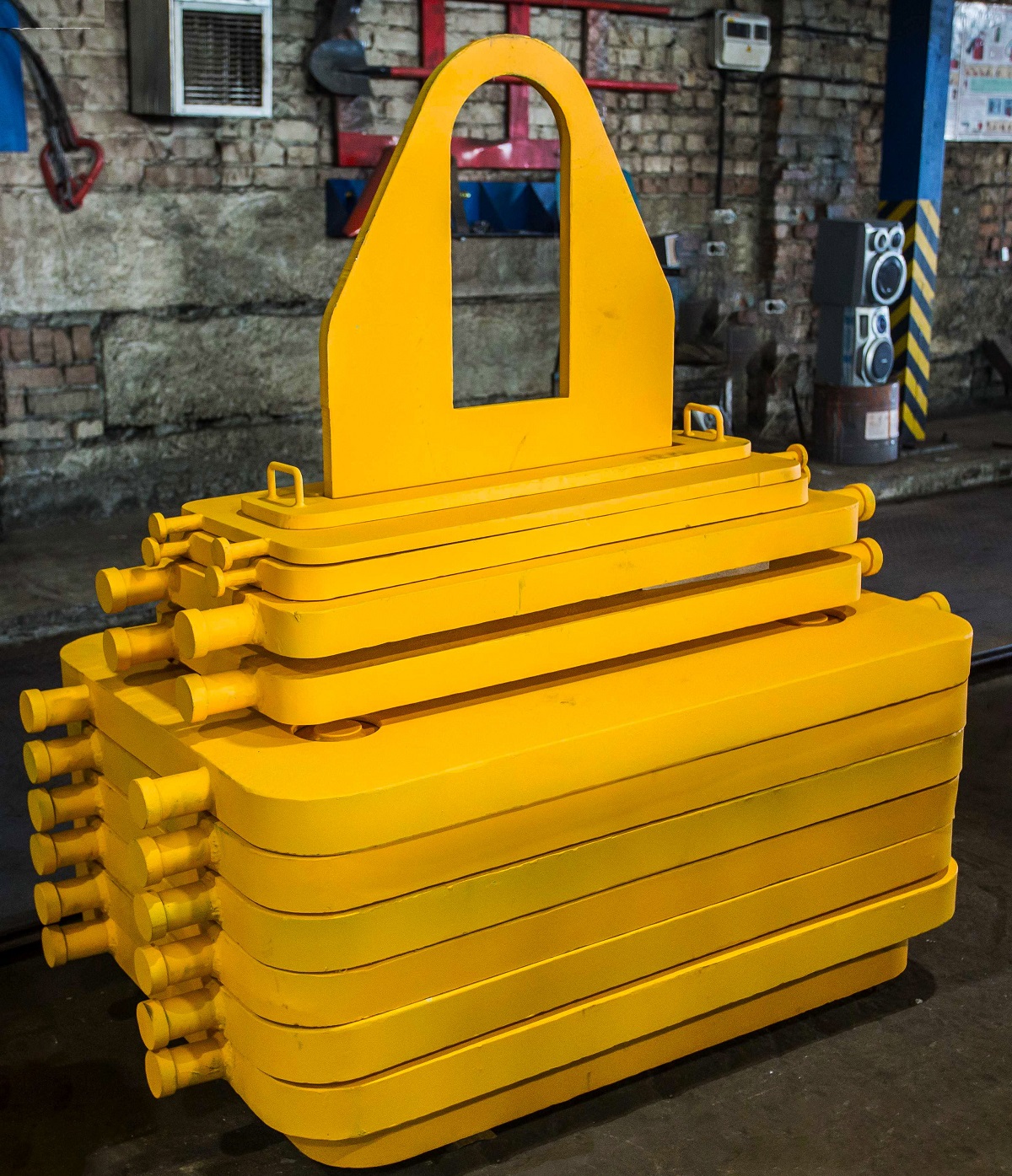

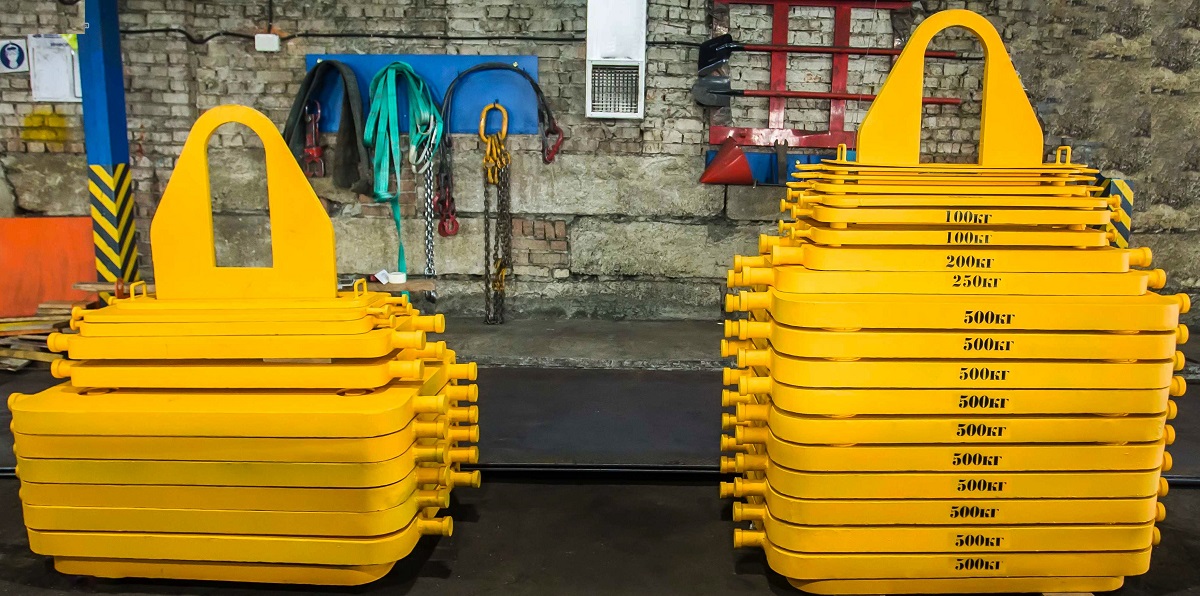

Комбинированная сборка (один большой + два малых штатива): Малые штативы крепятся по бокам основного. На них последовательно устанавливаются наборные грузы. После набора массы подъем осуществляется за основной штатив.
Для обеспечения безопасности при строповке рекомендуется использовать четырехветвевые канатные петлевые стропы.
Комплект следует хранить в сухом отапливаемом помещении. Допускается размещение под навесом на открытой площадке. При длительном хранении между контактирующими поверхностями грузов и штативов необходимо устанавливать деревянные прокладки для предотвращения коррозии и примерзания вследствие перепадов температур и влажности.
Поверка массы проводится не реже одного раза в три года силами аккредитованной метрологической лаборатории с использованием сертифицированных весовых платформ или динамометров. При необходимости корректировки массы снимаются крышки калибровочных отсеков, после чего производится изъятие или добавление эталонных материалов.
